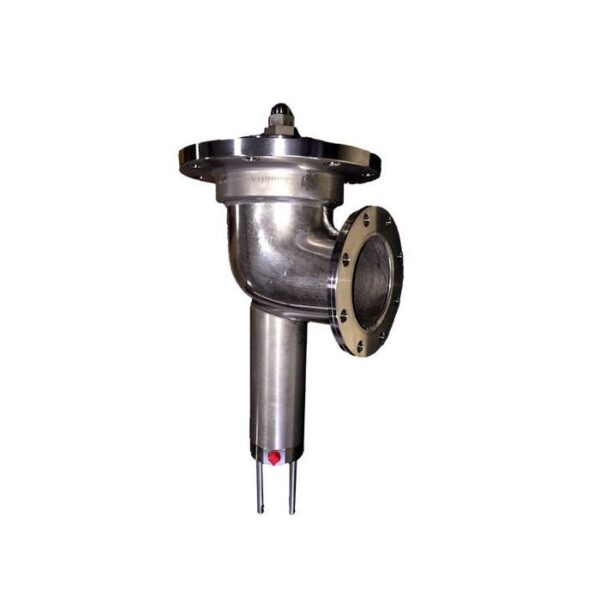

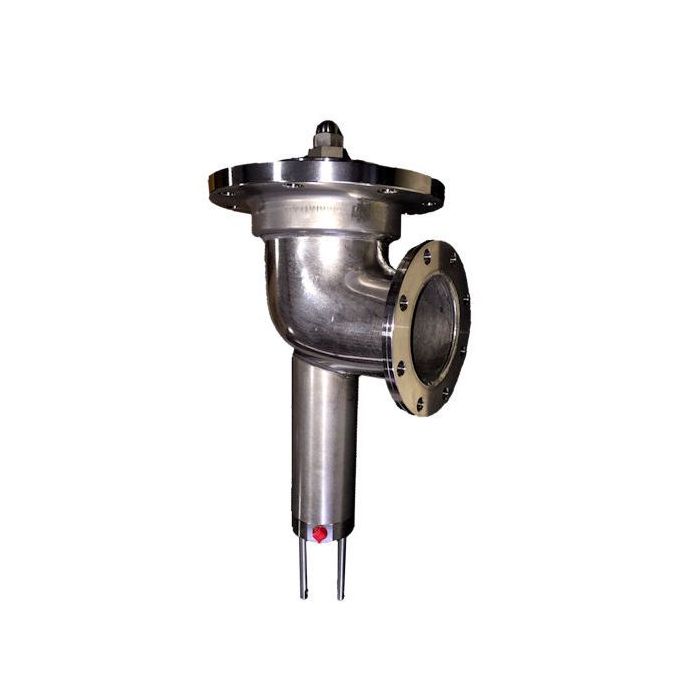

Válvula hidráulica química 4×3

La válvula hidráulica química externa de Betts está clasificada como una válvula de cierre automática externa y se usa ampliamente en tanques de carga DOT407 y 412. Se trata de una válvula robusta y probada que satisface los numerosos requisitos de la industria del transporte de productos químicos. La construcción de acero inoxidable 316 con revestimiento de Hastelloy® opcional y asiento de Teflon™ reemplazable hacen de esta válvula un caballo de batalla versátil y confiable para cualquier flota.

Esta válvula NO incluye una sección de corte de sacrificio; por lo tanto, el tanque de carga debe tener protección adecuada contra daños por accidente para proteger la válvula como se especifica en 49CFR §178.345-8.

El actuador hidráulico tiene un puerto de entrada NPT de ¼” y está diseñado específicamente para aislar completamente el fluido hidráulico del tanque de carga y las tuberías. Las fugas hidráulicas están contenidas en el cilindro del pistón y se drenarán al exterior de la válvula a través de los orificios de drenaje del indicador como alerta de reparación.

Dos pasadores indicadores están ubicados en la parte inferior del cilindro del pistón y se mueven en relación con el disco. Los pasadores se pueden utilizar como punto de empuje para abrir manualmente la válvula.

Válvula MAWP: 50 psi [3,4 bar]
Mín. Presión de estallido: 200 psi [13,8 bar]
Rango de temperatura de trabajo: -40°F a 400°F [-40°C a 204°C]
Máx. Presión de la camisa de vapor: 150 psi [10,3 bar]
Presión de la línea hidráulica: Mínimo 1500 psi [103 bar] Máximo 3500 psi [241 bar]
Hid. Volumen para abrir completamente la válvula: 1,22 in3 [20 ml]
Se debe proporcionar una superficie de montaje plana y sólida. La plataforma de montaje recomendada es MP19752LC.
La bomba hidráulica recomendada es HP46982ALSL y el distribuidor hidráulico es CH16283 o HD2-1EYBN
